—— 从 Mux、Bank 到 Vt，深度拆解 SRAM 的 PPA 权衡本质

IPSoar技术科普

摘要：在 SoC 芯片设计中，SRAM 的 PPA 表现深刻影响芯片项目竞争力。Memory Compiler（MC）具备大量可调参数，支持对 SRAM 实例开展精细化调参。只知晓参数如何调整远远不够，理解参数背后的物理原理，是帮助设计人员做出合理 PPA 权衡的重要依据。本文延续过往 MC IP 技术科普内容，从物理本质剖析 Mux、Bank、Vt 关键参数对 SRAM 面积、性能、功耗的影响逻辑，助力工程师做好存储器 IP 选型，减少后端迭代

一、Column-Mux：重塑存储阵列形态，实现面积-速度-功耗的基础权衡

Memory Compiler 中的 Mux，通常特指 Column-Mux（列复用）。在 SRAM 的 Word（字数）与 Bit（位宽）固定的前提条件下，Mux 配置直接决定了存储阵列（Array）的物理版图是「高瘦」还是「矮胖」，而这正是它影响 PPA 的根本原因。

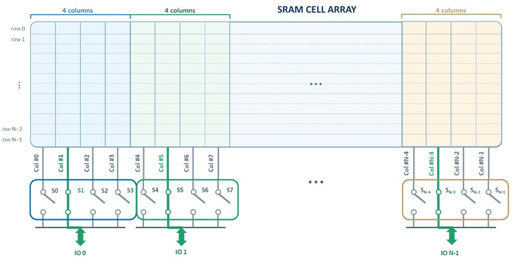

以下为column mux在memory中的示意图：

为了更直观地理解这一过程，我们以一个 Word=128、Bit=8 的 Memory Instance 为例。当 Mux 分别取 2、4、8 时，存储阵列的物理形状、行数与列数均会发生显著变化，如下表所示：

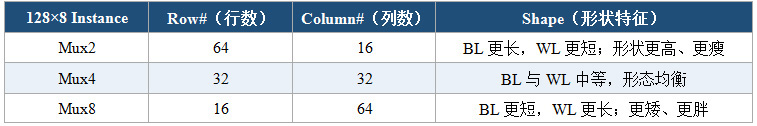

表 1  128×8 Instance 在不同 Mux 下的阵列形态对比

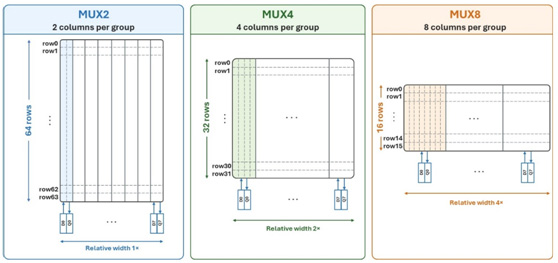

下图即为阵列物理结构示意图：

上述变化的本质可以由以下公式精确定义——在 Word 与 Bit 给定的情况下，Row 与 Column 的数量完全由 Mux 决定：

Row = Words / Mux

Column = Bits × Mux

由此可见，Mux 增大的直接效果是：行数减少、列数增加。反映在物理版图上，即位线（Bit Line，BL）变短、字线（Word Line，WL）变长，整个阵列从「高瘦」走向「矮胖」。正是这种形状的改变，引发了面积、速度和功耗的一系列连锁反应。

物理机制深入分析

• 位线（BL）负载效应：位线是一条贯穿整列的金属走线，其上并联着大量存储单元。BL 越长，寄生电容越大，充放电时间越长，直接拖慢读写速度并增加动态功耗。因此，缩短 BL 是提升性能的重要手段。

• 字线（WL）负载效应：字线沿行方向延伸，WL 越长，其电阻-电容（RC）延迟越大，选中一整行所需的时间也随之增加。因此，过长的 WL 同样会成为速度的瓶颈。

• 折中本质：Mux 的调整，本质上就是在「长 BL + 短 WL」与「短 BL + 长 WL」之间做权衡。由于不同 Instance 的 Word 与 Bit 比例各异，不存在普适的「最优 Mux」，必须结合实际规格具体分析。

实例数据：以 IPSoar 22nm MC 为例

为了量化 Mux 对 PPA 的影响，我们选取 IPSoar 22nm 工艺节点的 Memory Compiler，针对两种典型 Instance 规格（8192×4 与 2048×64），对比 Mux 取 4、8、16 时的面积（Area）、时钟到输出延迟（Tcq）与漏电功耗（Leakage）。为便于比较，各项指标均以 Mux=4 为基准归一化（值=1）：

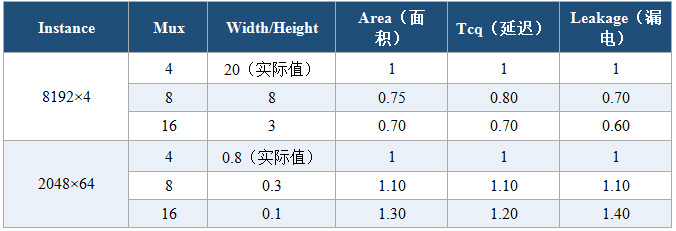

表 2  IPSoar 22nm MC 不同 Mux 下的 PPA 对比（归一化数据）

数据分析：

• 规律 a —— 形状与面积的关联：不同 Mux 值下，SRAM 的形状截然不同，面积也随之变化。对于 Word 偏大（8192）、Bit 偏小（4）的 Instance，增大 Mux 能显著缩短过长的 BL，使阵列更紧凑，面积从 1 降至 0.7，收益明显。

• 规律 b —— 速度与时序的关联：同样以 8192×4 为例，Mux 从 4 增至 16，Tcq 由 1 改善至 0.7，速度提升约 30%。这正是因为过长的 BL 被大幅缩短，消除了主要的延迟瓶颈。反之，对于 Word 偏小、Bit 偏大的 Instance（如 2048×64），增大 Mux 反而使本已很长的 WL 进一步拉长，导致速度和面积同步恶化。

• 核心结论：不同mux会表现不同的形状和PPA，是MC选择instance的基石参数。

二、Bank：切割存储阵列，以更大面积开销换取更高读写性能

面对先进工艺下愈发多元的设计诉求，仅依靠 Mux 调整，往往难以完全覆盖速度与面积之间的折中需求。此时，Bank 分块成为另一项重要的调参手段。

Bank 的物理原理

Bank 的本质，是将整个存储阵列沿列方向切分为多个相互独立的子存储块（Sub-bank）。每一个 Bank 都拥有自己独立的外围电路，包括灵敏放大器（Sense Amplifier）、列译码器（Column Decoder）以及本地控制信号等。增加 Bank 数量，意味着将一条贯穿全阵列的长位线「打断」成多条更短的子位线，从而显著降低单条 BL 上的负载电容。

具体而言，Bank 选择不同，阵列在 Column 方向的切分方式也随之不同。例如，对于一个总 Row 数为 256 的 Instance：当选择 Bank=1 时，所有 256 行归属于同一个 Bank；当选择 Bank=2 时，阵列被对半切分，每个 Bank 承载 128 行；当选择 Bank=4 时，每个 Bank 仅承载 64 行。Bank 越多，单个 Bank 的行数越少，对应的 WL 与 BL 越短，读写速度也就越快。

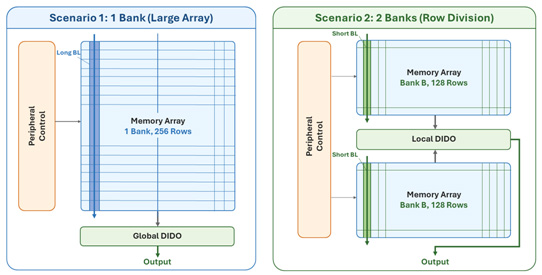

下图为Bank 1和Bank 2的物理结构示意图：

「以面积换速度」的权衡逻辑

• 性能提升机制：Bank 分块后，每条位线的长度按比例缩短，寄生电容随之下降，灵敏放大器需要驱动的负载大幅减小，信号传输延迟显著减小，从而有效提升读写速度。这是典型的「以空间换时间」策略。

• 面积代价：每个 Bank 都需要配备一套完整的外围电路。Bank 数量越多，重复的外围电路占比越高，芯片总面积随之增大。同时，Bank 之间还需要额外的隔离与布线空间。

• 功耗变化：由于面积增大、晶体管数量增多，静态漏电功耗（Leakage）通常随 Bank 数量增加而上升。但在高频工作场景下，由于位线电容减小带来的动态功耗下降，可能部分抵消甚至超越漏电的增加，需结合具体工作频率评估。

• 适用场景：当芯片对读写速度有严苛要求（如高性能计算、AI 加速器等），而对面积与功耗相对宽容时，增加 Bank 是行之有效的架构方案。

实例数据：以 IPSoar 22nm MC 为例

以下同样基于 IPSoar 22nm MC，针对 1024×64 规格的 Instance，对比 Bank 取 1、2、4 时的 PPA 归一化数据：

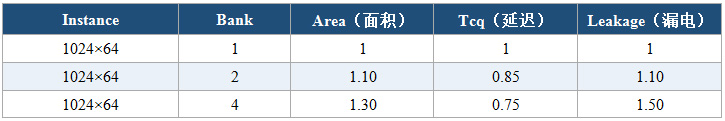

表 3  IPSoar 22nm MC 不同 Bank 下的 PPA 对比（归一化数据）

数据分析：

• Bank 从 1 增至 4，面积增加约 30%（1 → 1.3），Tcq 则改善约 25%（1 → 0.75），速度提升显著，印证了「面积换速度」的预期。

• 同时，Leakage 从 1 上升至 1.5，增幅甚至超过面积增幅，说明外围电路的漏电贡献不可忽视。

• 重要提示：由于面积增大引入了额外的走线与电路延迟，部分 Instance 在 Bank 数过多时，反而可能因互连开销增大而导致整体时序恶化。因此，Bank 的选择并非越多越好，最终仍须以 MC 实际产生的数据为准，结合具体设计目标综合决策。

三、Vt：调控外围电路阈值电压，灵活平衡速度与漏电功耗

与前两者从「阵列结构」入手不同，Vt（阈值电压）选项是从「晶体管级」出发，通过修改 SRAM 外围电路（Periphery）中晶体管的阈值电压，为客户在 Speed 与 Power 之间提供更加灵活的选择空间。

Vt 的物理内涵

晶体管的阈值电压（Vt）是决定其开关特性的核心参数，直接影响电路的两大关键指标：

• 速度：Vt 越低，晶体管导通电流越大，门延迟越小，电路开关速度越快。

• 漏电：Vt 越低，亚阈值漏电（Subthreshold Leakage）呈指数级增长，静态功耗急剧上升。

因此，Vt 的选择本质上是在「性能天花板」与「功耗预算」之间的一次精准博弈。Memory Compiler 通常提供三种典型的 Vt 选项，供设计师根据应用场景灵活取舍：

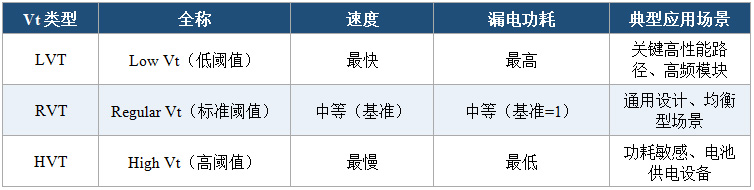

表 4  三种 Vt 选项的特性对比

实例数据：以 IPSoar 22nm 为例

以下基于 IPSoar 22nm 工艺，针对 4096×32 规格的 Instance，对比 RVT、HVT、LVT 三种 Vt 下的归一化 PPA 数据：

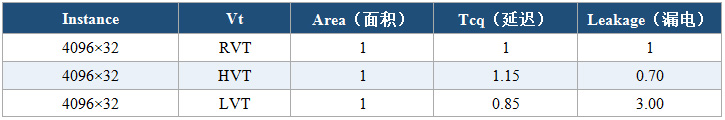

表 5  IPSoar 22nm 不同 Vt 下的 Speed 与 Power 对比（归一化数据）

数据分析：

• 面积不变：Vt 仅改变晶体管的掺杂与阈值，不改变版图尺寸，因此三种 Vt 下面积保持一致（均为 1）。

• 速度-功耗的跷跷板：LVT 将 Tcq 缩短至 0.85（提速约 15%），但漏电飙升至 3 倍；HVT 将漏电压缩至 0.7（节省 30%），但速度牺牲约 15%。这正是 Vt 调节的核心价值——在不改动阵列结构的前提下，通过器件级优化为设计提供额外的自由度。

• 应用建议：在实际 SoC 设计中，可对性能关键路径上的 SRAM 选用 LVT，对时序宽裕、功耗敏感的模块选用 HVT，通过混合配置实现全局 PPA 最优。

四、总结：三大参数的协同优化策略

Mux、Bank、Vt 分别从阵列形态、架构切分与器件阈值三个不同层级，为 SRAM 的 PPA 优化提供了丰富的调参维度。三者既可独立配置，也可协同组合，形成层次化的优化策略：

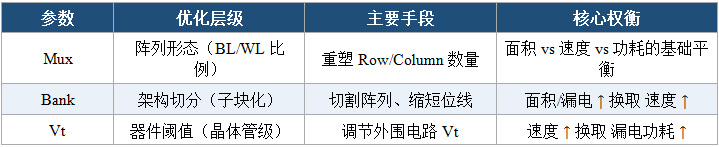

表 6  三大参数优化维度一览

协同优化建议：

• 第一步 —— Mux 定基调：根据 Instance 的 Word/Bit 比例，选择合适的 Mux，确定阵列的基础形状与 BL/WL 比例，完成面积的初步优化。

• 第二步 —— Bank 冲性能：若速度仍未达标，通过增加 Bank 数量切割阵列，以可控的面积开销换取显著的时序改善。需要强调的是，有些memory instance由于bank变大后，逻辑电路复杂化和面积增加导致的全局负载增加，速度不一定变快。

• 第三步 —— Vt 精调节：在结构确定后，通过 Vt 选项在外围电路层面做最后的 Speed/Power 微调，实现局部最优。

• 最终验证：所有参数组合均以 MC 实际输出的 PPA 数据为准，结合项目的具体约束（面积预算、时序签核、功耗上限）进行综合取舍。

结语：深入理解 Memory Compiler 参数背后的物理意义，是每一位芯片设计工程师从「会用工具」走向「用好工具」的必经之路。希望本文的拆解能够帮助您在存储器 IP 选型时更加从容自信，从项目早期就锁定最优 PPA 方案，有效避免后端反复迭代的风险。IPSoar 将持续输出更多高质量的硬核技术内容，与行业同仁共同推动存储器 IP 技术的创新与发展。

IPSoar Memory compiler专属快捷优化建议：

• 为解决 SRAM 选型难题，IPSoar 推出了 MindExplore 工具。用户仅需设定 Word 和 Bit及使用频率，工具便能枚举所有合规 Instance，并支持按 面积和功耗 指标排序，帮助客户告别繁琐的手动比对，一步到位筛选出最适配的方案

• 该工具既可以支持GUI方式，也可以支持batch command方式，方便客户更高效的选择SRAM instance。
