作为芯片设计中面积占比高达20%-60%的核心IP,Memory Compiler(存储编译器) 的选型直接决定了芯片的面积、性能、功耗与流片成本。自40nm工艺节点起,随着芯片集成度指数级提升,Memory Compiler的品类快速分化,不同架构、端口、存储单元的产品差异显著。如何穿透类型表象理解其物理本质,做出最优选型,已成为全行业芯片设计团队的核心知识。
苏州腾芯微电子深耕Foundation IP研发与量产八年,打造了覆盖Planar/FINFET工艺的全工艺节点产品矩阵。立足产业协同发展使命,腾芯微电子在成立八周年之际正式启动"Foundation IP深度使用普及计划",本文从物理底层拆解Memory Compiler的分类逻辑、特点与选型误区,为行业提供专业、落地的技术参考,助力芯片设计效率提升。
一、核心维度一:端口架构——定义存储的基础工作模式
端口(Port)是Memory Compiler最本质的分类依据,不同端口配置对应不同的时钟机制、读写并行度与存储单元(Bit Cell)结构,是选型的第一判断标准。
| 端口类型 | 时钟数量 | 读写端口 | 存储单元 | 存储单元结构示意图 | 核心物理特性 |

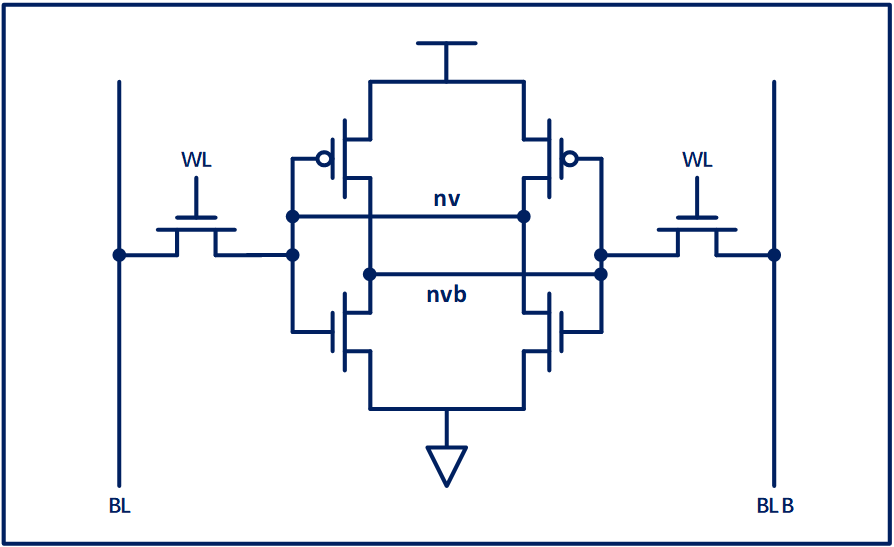

| Single Port (SP) | 1 | 1 rw | 6T | ![]() | 结构最简、面积最小、功耗最低,同一时刻仅支持读或写操作 |

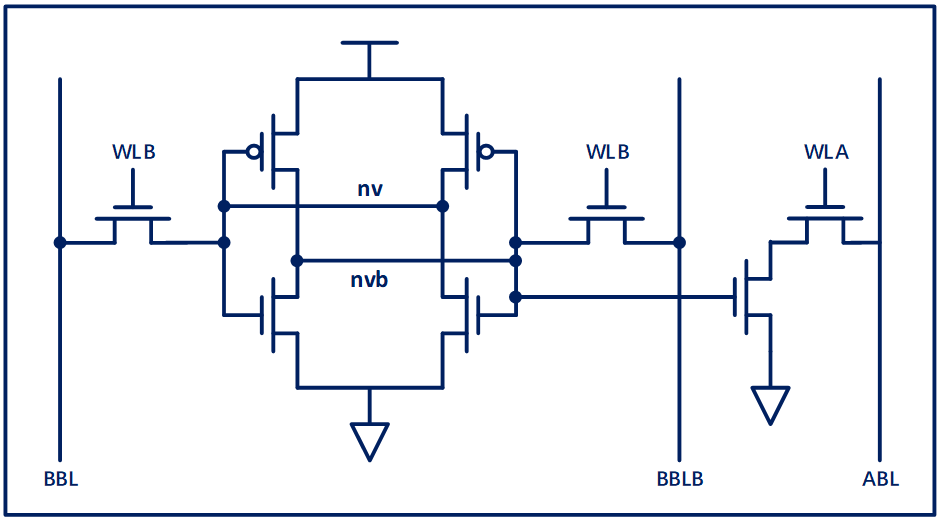

| Two Port (2P) | 2 | 1 r + 1 w | 8T | Or | 支持读写并行操作 |

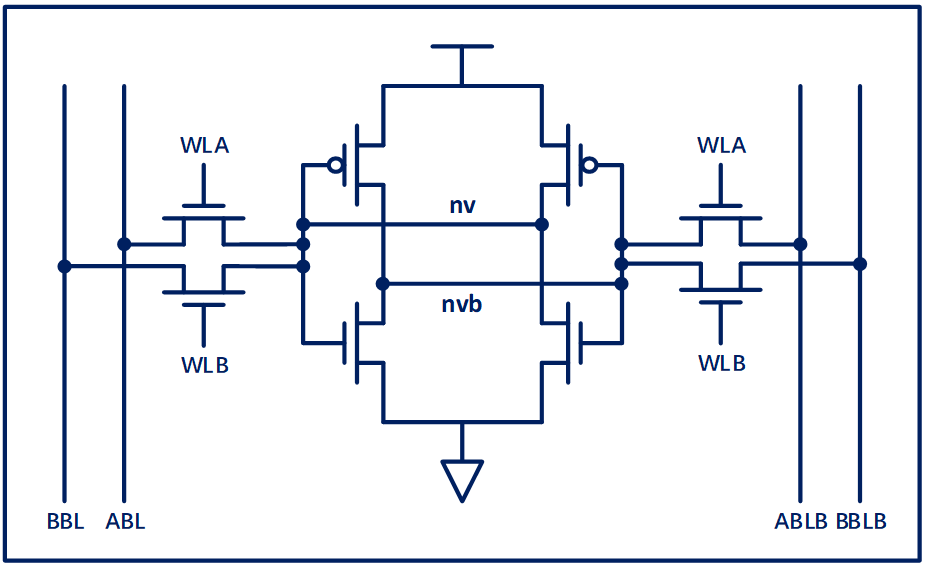

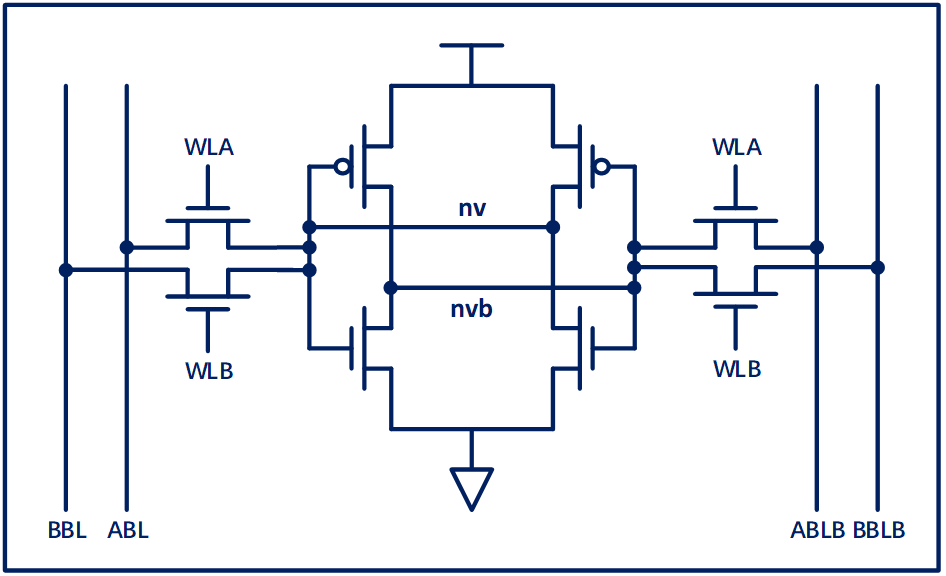

| Dual Port (DP) | 2 | 1 rw + 1rw | 8T | | 支持双向读写并行 |

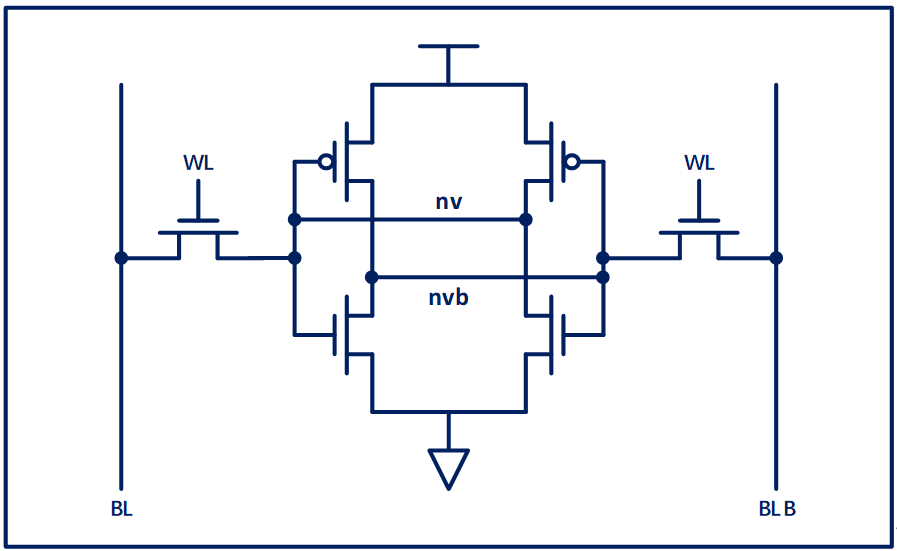

| Pseudo Two Port (UHD 2P) | 1 | 1 r + 1w | 6T | | 单时钟下实现Two Port功能,面积更小 |

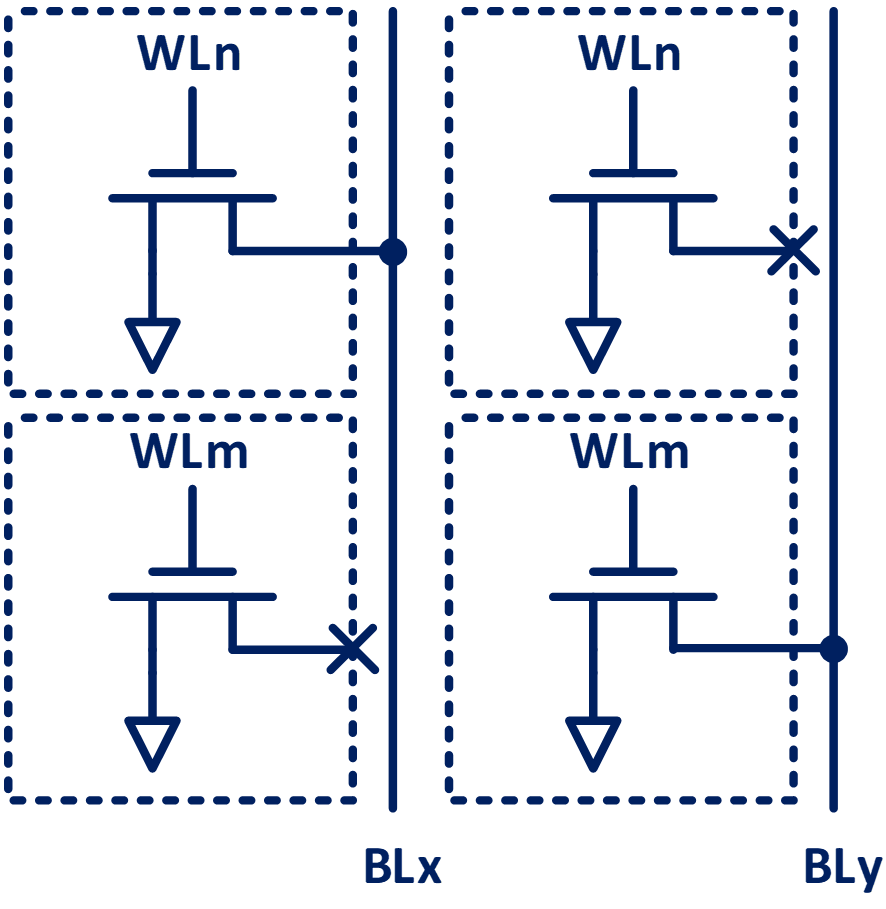

| ROM | 1 | 1 r | 1T | | 单元面积极致精简,数据固化不可修改,可靠性最高 |
核心结论:端口数量直接决定存储的并发能力,同时与面积、功耗呈正相关。Pseudo two port 通过单时钟在内部分时执行读写操作,可以复用6T单元,实现了功能与成本的最佳平衡。
二、核心维度二:架构类型——Register File与SRAM的容量适配逻辑
同样端口配置下,Register File与SRAM是两大主流架构,二者的核心差异源于完全不同量级的容量区间。
| 架构类型 | 典型容量范围 | 核心适配特点 | 物理本质差异 |
| Register File(RF) | 几十Kbit ~ 几百Kbit | 小容量场景面积优势显著 | 设计仅覆盖小容量范围,电路架构简单和电路尺寸较小,因此面积较小 |
| SRAM | 512Kbit ~ 数Mbit及以上 | 大容量场景方案 | 需要支持大容量设计,因此架构需要兼容大容量,电路尺寸也需要较大,因此面积较大 |
以IPSoar 22nm工艺、128Kbit Memory数据为例,1P RF比SP SRAM面积小13%:
| 存储类型 | 相对面积 |
| 128K HD 1P RF | 1(基准值) |
| 128K HD SP SRAM | 1.13 |
选型提示:当容量小时,优先选择Register File,可在不影响数字设计流程的前提下,节省约10~20%的芯片面积。
三、核心维度三:性能等级——HD/UHD/HS的设计优先级差异
行业通用的HD(高密度)、UHD/EHD(超高密度)、HS(高速)命名,本质是基于存储单元尺寸的设计导向区分,分别对应"面积优先"与"速度优先"两种核心诉求。
| 性能等级 | 存储单元规格 | 设计优先级 | 核心权衡 |
| UHD/EHD(超高密度) | 小型6T单元(如22nm 114尺寸) | 面积极致优化 | 面积最小,速度最慢 |
| HD(高密度) | 大型6T单元(如22nm 140尺寸) | 面积与速度平衡 | 面积较大,速度更快 |
| HS(高速) | 大型6T单元 | 速率极致优化 | 面积最大,速度最快 |
以IPSoar 22nm工艺、512Kbit 单端口产品为例,面积与时序的量化对比:
| 存储类型 | 相对面积 | 相对Clock-to-Q时序 |
| UHD SP SRAM | 1(基准值) | 1.09 |
| HD SP SRAM | 1.22 | 1(基准值) |
关键提醒:有些工艺或厂商以HD/HS作为系列,也有些以UHD/HD作为系列
四、22nm工艺Memory Compiler全类型解析
结合IPSoar 22nm Memory Compiler全类型,分别介绍各个类型区别:
| MC产品类型 | 存储单元规格 | 读写端口配置 | 核心特点 |
| UHD 1P RF | 小型6T(114) | 1组读写复用端口 | 小容量下面积最小 |
| UHD SP SRAM | 小型6T(114) | 1组读写复用端口 | 大容量下面积最优 |
| HD 1P RF | 大型6T(140) | 1组读写复用端口 | 小容量下速度最快 |
| HD SP SRAM | 大型6T(140) | 1组读写复用端口 | 大容量下速度更快 |
| HD 2P RF | 8T(216) | 1组读+1组写端口 | 标准双端口寄存器文件 |
| HD DP SRAM | 8T(284) | 2组读写复用端口 | 并发读写无冲突 |
| UHD 2P SRAM | 6T(114) | 单时钟: 1组读+1组写端口 | 单时钟双端口,面积更小 |
| HD Via ROM | 1T | 仅1组读端口 | 成本最低、可靠性最高、通过改变Via这层mask改变ROM code |
针对22nm 16Kbit 双端口这一高需求规格,专项对比面积与时序差异:
| 存储类型 | 相对面积 | 相对Clock-to-Q时序 |
| HD 2P RF | 1(基准值) | 1(基准值) |
| UHD 2P SRAM/td> | 0.55 | 1.19 |
选型结论:UHD 2P SRAM可节省45%的面积,但时序延迟增加20%,适合对速率要求不高、极致追求面积与成本的设计。
五、避坑指南:行业高频选型误区与专业解答
基于腾芯微电子服务100+芯片设计客户的使用反馈,我们梳理了四大最易踩坑的选型误区,帮助行业规避设计返工与成本浪费。
误区1:Single Port Memory只需要SRAM,不需要Register File(RF)
专业解答:二者在数字设计层面接口完全兼容,无任何使用差异,但容量是核心分界点。当容量小时,Register File的面积比同规格SRAM小15%-25%,且时序更优,优先选择RF可直接缩小芯片面积,降低芯片成本。
误区2:时序紧张时,直接用HS系列替代HD系列即可
专业解答:HS系列通过选大存储单元尺寸和设计优化提升速度,速率通常比HD系列快10%-30%。但需注意工艺成本差异:采用大Bit Cell的HS产品,需要和晶圆厂确认是否额外增加2层金属掩模版(Mask),否则整体制造成本将上升5%左右。选型时需综合时序余量、面积约束与Wafer成本统筹决策。
误区3: 选Two Port memory时,看到HD 2P 和UHD 2P ,不知道区别
专业解答:先进工艺中Two Port Memory 有两种; 选择时关注两个指标即可:一个指标是clock数目,如果2个时钟,即为标准Two Port,如果是1个时钟,即为Pseudo Two Port(或UHD 2P); 另一个指标是Bit cell,如果是8T bit cell,即为标准Two Port,如果是6T bit cell,即为Pseudo Two Port(或UHD 2P)
误区4: 比较不同公司的Memory compiler,发现A公司的SP memory面积比B公司的SP memory小,即选A公司的MC
专业解答:SP memory有很多种,各个公司的命名规则不一样,比如HD 1P RF/HD SP SRAM/UHD 1P RF/UHD SP SRAM/HS 1P RF/HS SP SRAM ,比较时第一步先看是register file还是SRAM, 第二步需要看UHD/HD/HS哪个系列,本质看SRAM bit cell大小即可,第三步需要看支持的最大容量,如果只比较中等容量,A公司面积小于B公司,但A公司不支持大容量,B公司支持更大容量,即在更大容量时B公司只需要1个instance即可,A公司需要多个拼接,有可能B公司MC的实际在芯片的面积比A公司小;以22nm举例如下 :
| 公司A MC | Max. density 512K | 512K Density面积:0.95 | 2M Density: 4个512K Instance拼接 : 4*0.95*1.05 = 3.99(系数1.05为拼接所需要的额外数字部分) |
| 公司B MC | Max density 2M | 512K Density面积: 1(基准值) | 2M Instance : 3.75 (win 6.5%) |
